任务6：制作目录并发布图纸集

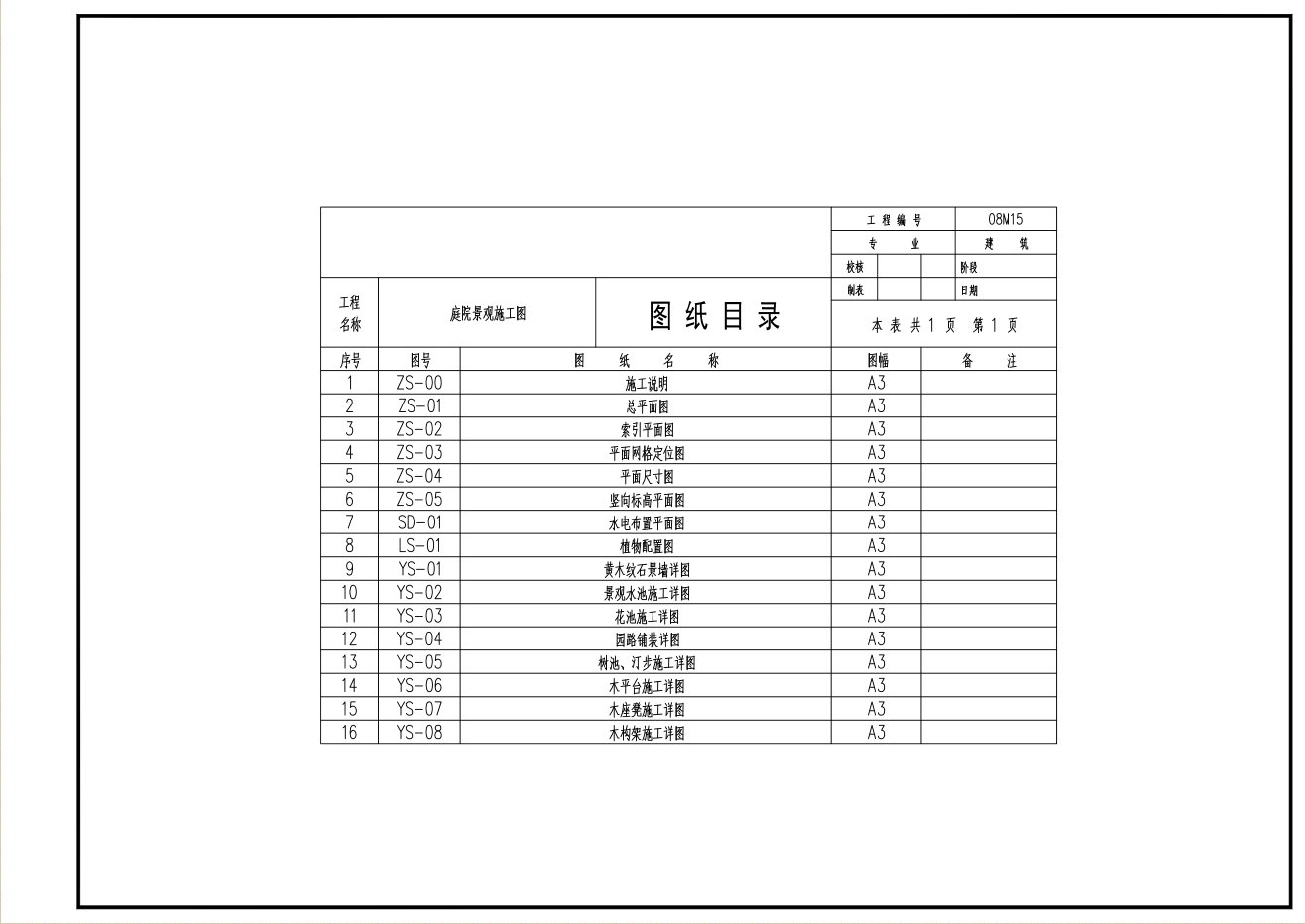

制作目录
在画完CAD图后，编辑图纸目录费时费力，其根本原因就是AutoCAD没有一个有效的工具来处理这个问题。在天正建筑软件中，提供了图纸目录自动生成命令。其编制的原理和CAD的属性提取相似：它可以将图框（图块）中块属性的对应内容提取出来，传递到天正的表格里面，做成表格形式的图纸目录，这样我们就节省了一部份无聊的劳动，省时省力，提高了出图效率。

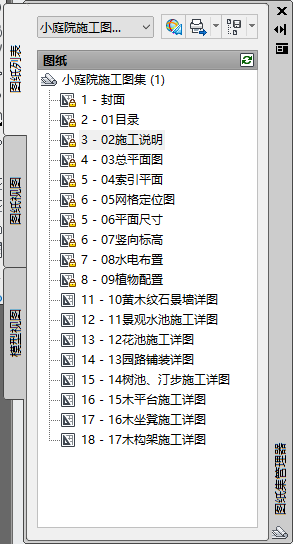

制作图纸集并发布
图纸集是某一类图纸的集合，如一个工程项目的图纸，用图纸集工具可以方便的对图纸进行管理，如，图纸导出、批量打印等。AutoCAD中的图纸集一般以布局为基础，将设置好的若干个布局添加到图纸集中。图纸集中可以根据需要设置子集，如一个园林项目，可以把不同专业的图纸分别放在不同的子集中，以便于管理。打印时，既可以打印整个图纸集，也可以只打印某个子集，极为方便。打印时，既可按布局中的页面设置来打印，也可以发布为PDF等。
