实例演练九——绘制墙体平面图

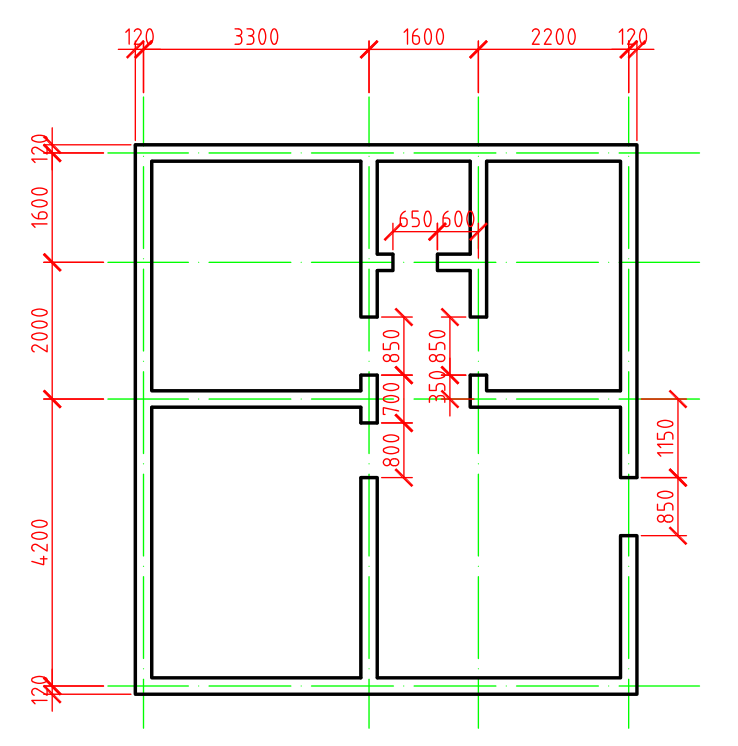

以“A3带图框.dwt”为样板，绘制如下图所示的建筑轴线和墙体平面图。（第四周课堂作业）
A. 演练目的
1.掌握建筑平面图的合理绘图顺序；2.掌握墙体的绘制方法；3..掌握建筑平面图的用线规则
B. 建筑平面图的用线规则
| 线类型 | 适用对象 |
| 粗实线 | 室内1.2M标高平面剖切到建筑的墙体、柱子、梁等结构的轮廓线；剖切符号；图名下划线； |
| 中实线 | 门 |
| 细实线 | 台阶、楼梯投影；剖切到的窗线；文字、标注等 |
C. 命令及工具
下面是需要用到的部分主要命令及工具。
命令：
| 命令简化 | 命令 | 操作和含义 | 命令所在章节 |
| 格式→多线样式 | mlstyle | 多线设置 | 2.4.4 |
| ML | Mline | 画多线（用于画墙线） | 2.4.4 |
| 双击多线 | mledit | 多线编辑 | 4.2.9 |
| X | explode | 分解 | 4.2.7 |
工具：
| 工具名称 | 操作和含义 | 工具所在章节 |
| 标注样式设置 | 制作建筑的国标标注样式 | 8.4 |
| 标注工具栏 | 标注尺寸 | 8.3 |
| 对象追踪 | 帮助光标吸附在追踪线上，并捕捉到追踪线与图线、追踪线与追踪线的交点。 | 2.3.2 |
| 对象捕捉 | 帮助光标捕捉图形的特征点 | 2.3.2 |
| 图层 | 变更当前图层；改变图形所属图层 | 3.2 |
D. 步骤与提示
绘图先后步骤如下：轴线→轴网→轴网标注→墙体→墙体标注。
请参考操作视频
FAQ：

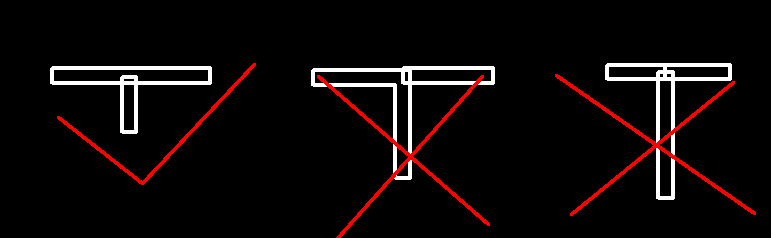

T 形墙体如何画，便于后续对接？
答：下图左边是正确画法，右边两个是错误的画法。

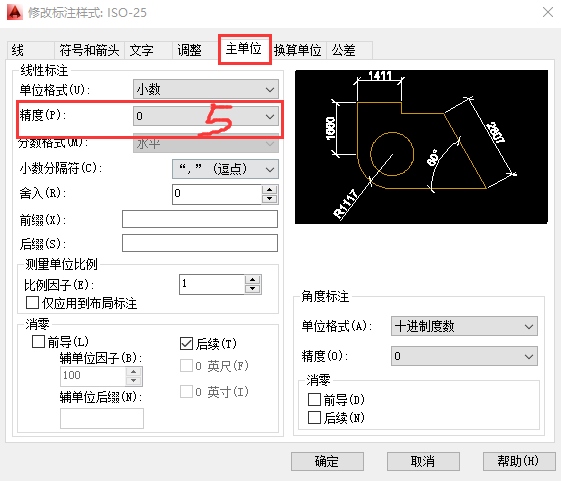

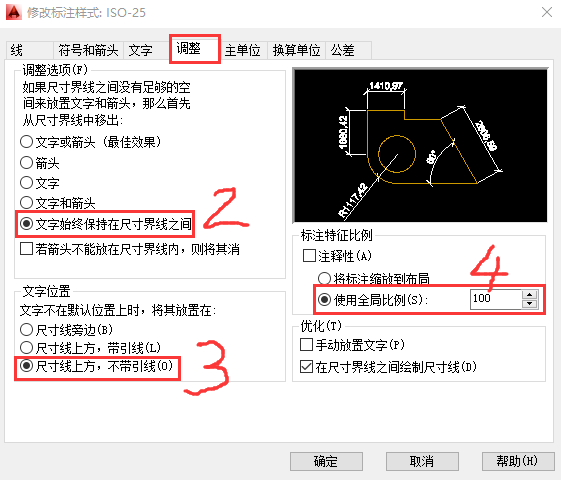

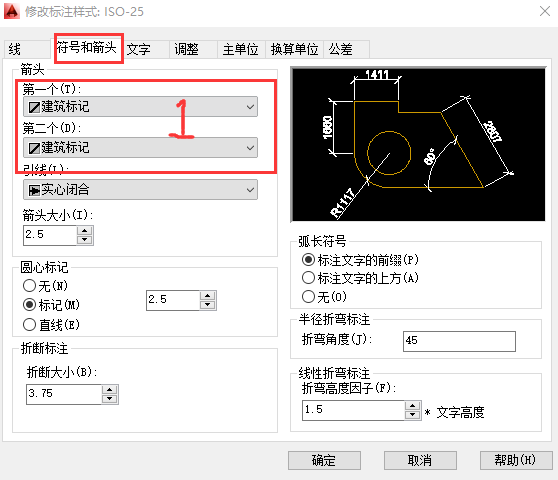

2.园林建筑用标注样式，基于“ISO-25”样式需要调整的5个参数：
请做第四周绘图作业4：绘图小技巧、实训题4-1-1、实训题4-1-2、实训题4-1-3、实训题4-2（共五题）
小技巧练习视频：
实训题4-1-1视频：
实训题4-1-2视频：
实训题4-1-3视频：
实训题4-2视频：
