本节以一个小广场平面图为例(如图1-8所示),演示常规设计流程。让大家在学习伊始就对AutoCAD常规设计流程有一个基本的认识。

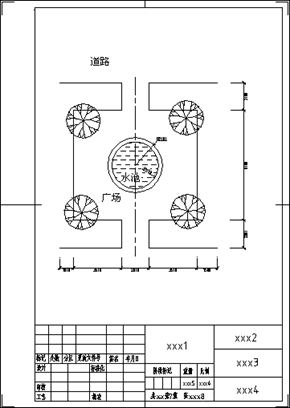

图 1-1 小广场设计平面
详细操作过程请观看演示
设计的简要过程如下:
1.绘图环境设置
启动AutoCAD 2006
启动AutoCAD2006后,用样板文件“Gb_a4-color dependent plot styles.dwt”创建一个新图。
绘图环境设置
图形界限设定为20000×15000。
图层设置
增加六个图层,名称分别为“图形”、“文字”、“标注”、“绿化”、“填充”、“中心线”;
为各图层设定颜色、线型、线宽。
文字样式设定
设定文字的外观形式。
标注样式设定
设定尺寸标注的外观形式。
2.绘制图形
按1:1的比例绘制图形。
设置图纸布局
输入文字
进行图案填充
进行尺寸标注
保存绘图文件
3.输出
绘制好的图形可以通过打印设备输出到图纸上。
