任务3：绘制三视图

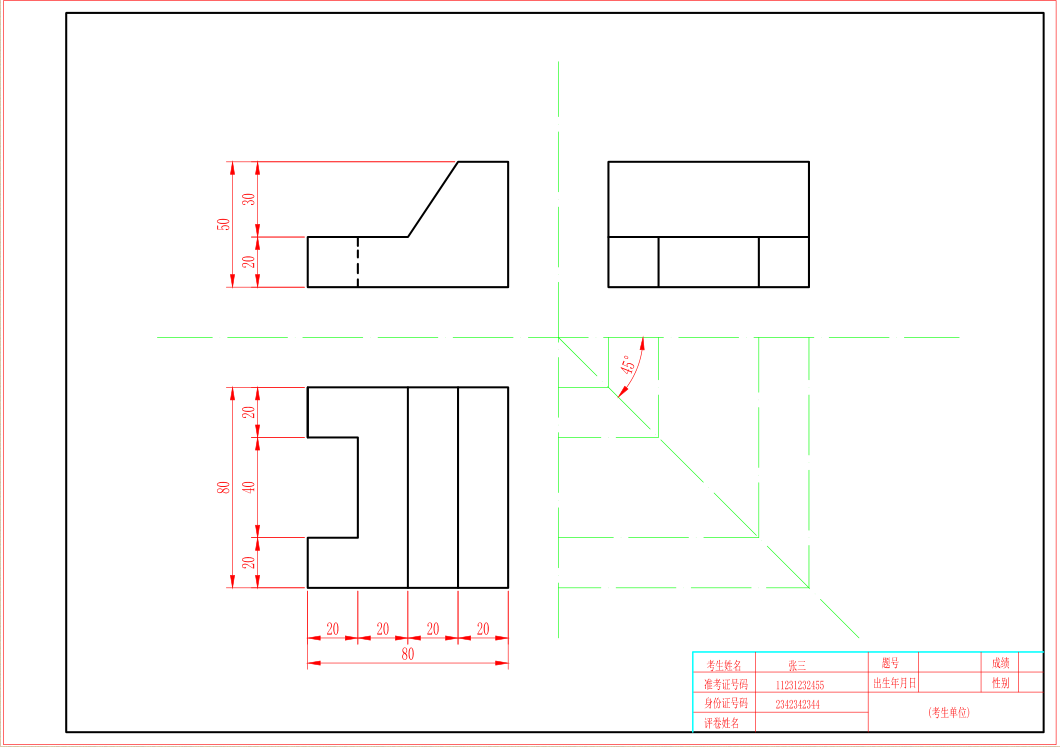

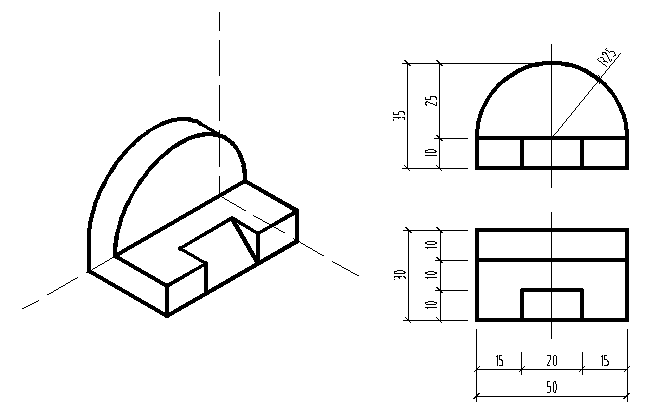

以“A3带图框.dwt”为样板，抄绘如下几何体平、立面，求出左侧立面，并绘制正等轴测图。
A. 演练目的
1.掌握几何体三视图的绘制方法；2.理解三视图间的投影关系；3.掌握正等测轴测图的绘制方法。
B. 命令及工具
下面是需要用到的主要新命令及工具。
命令：
| 命令简写 | 命令 | 含义 | 命令所在章节 |
| C | Circle | 画圆 | 2.2.6 |
| El | Ellipse | 画椭圆 | 2.2.8 |
| M | Move | 移动 | 4.2.3 |
| CP | Copy | 复制 | 4.2.2 |
| RO | Rotate | 旋转 | 4.2.3 |
| Tr | Trim | 修剪 | 4.2.4 |
工具：
| 工具名称 | 操作和含义 | 工具所在章节 |
| 对象追踪 | 帮助光标吸附在追踪线上，并捕捉到追踪线与图线、追踪线与追踪线的交点。 | 2.3.2 |
| 极轴 | 控制光标沿极轴对齐角度进行捕捉。 | 2.3.3 |
| 等轴测绘图模式 | 开启“等轴测捕捉”后，进入等轴测绘图模式 | 2.1.2 |
操作过程请观看演示。
操作过程请观看演示。
请做第三周绘图作业3
实训题3-4（图3-29）、实训题2-3、实训题2-4、实训题2-5、实训题2-6
下面是相关作业的绘制视频：
实训题3-4（图3-29）
实训题2-3
实训题2-4
实训题2-5（1）
实训题2-5（2）
实训题2-6（1）
实训题2-6（2）
