任务2：绘制参照底图

参照底图是指：

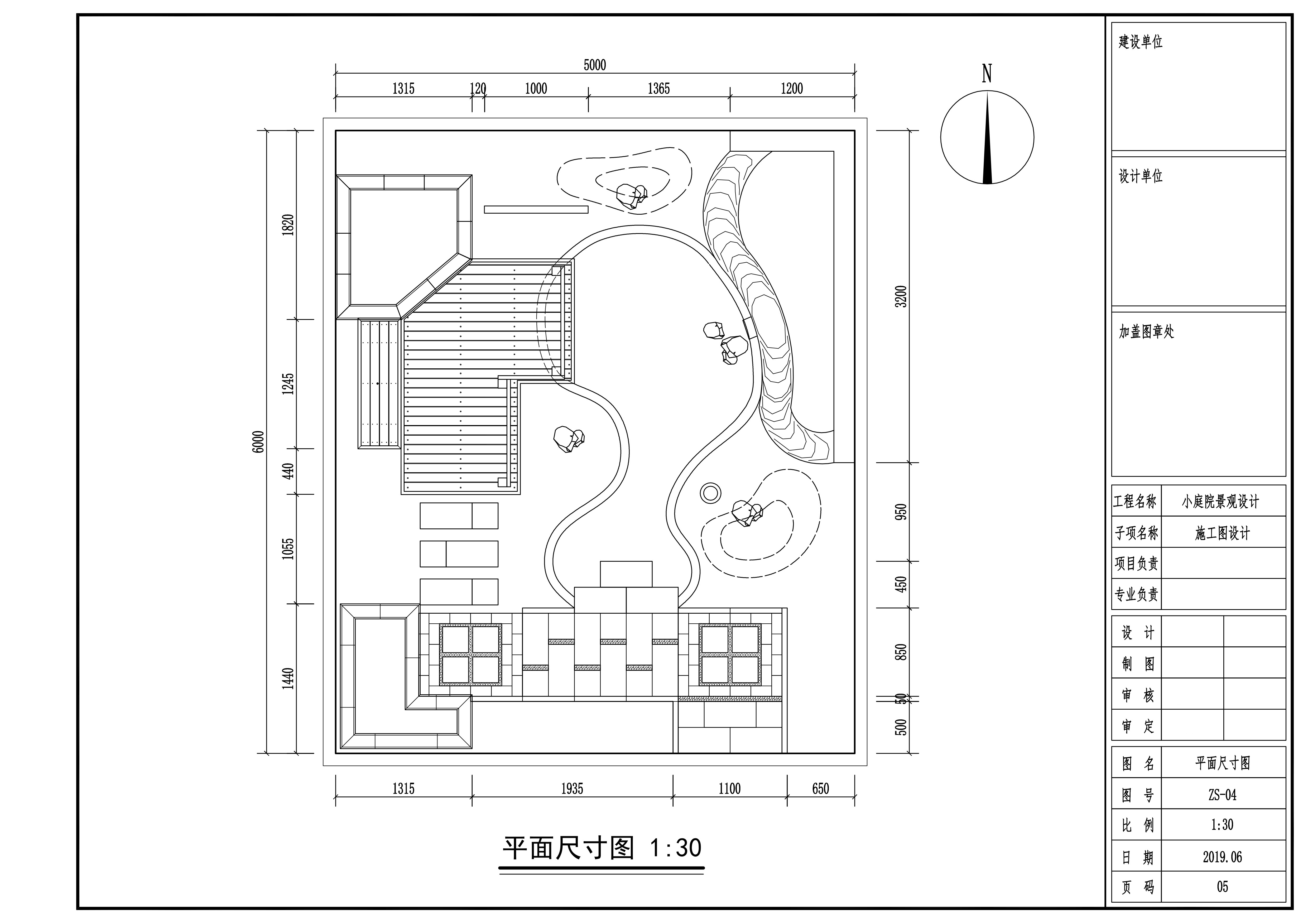

未做标注的方案场地平面图，主要表达方案组成构件和位置。参照底图用途是：在参照底图上绘制各平面总图。参照底图可按平面尺寸图抄绘，不标注尺寸即可。

注意事项：

       1）坐标原点的选择：固定的建筑物构筑物角点，或者道路交点，或者水准点等；

2）主要构件轮廓为中实线（黄色），看线为铺装图层（青色）；

3）图案填充和等高线（8号深灰色）；

主要绘图流程

1） 绘制平面图的样板文件

一般的设计单位都有各自相应的AutoCAD绘图规范。下面是以某设计院的AutoCAD绘图规范为基础，编制本实训绘图用的图形样板文件，请大家下载选用。

2）插入底图JPG，调整比例为1：1，放置好位置，设置网格和捕捉；

3）在相应图层中绘制图线；

构件轮廓在中粗线层绘制；铺装在铺装线层绘制，卵石图案用“卵石砌体”填充，在填充层绘制；

水池边界用pl多段线的圆弧绘制，需要平滑，等高线用样条曲线绘制；

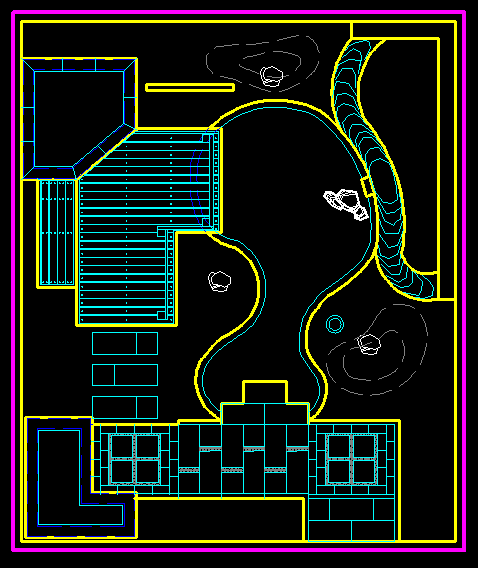

4）检查并进行图形调整，结果如下图所示。

5）保存为BASE.dwg，供后续绘制各总图时调用。
