拓展：绘制柱子立面和园路平面
上一节
下一节

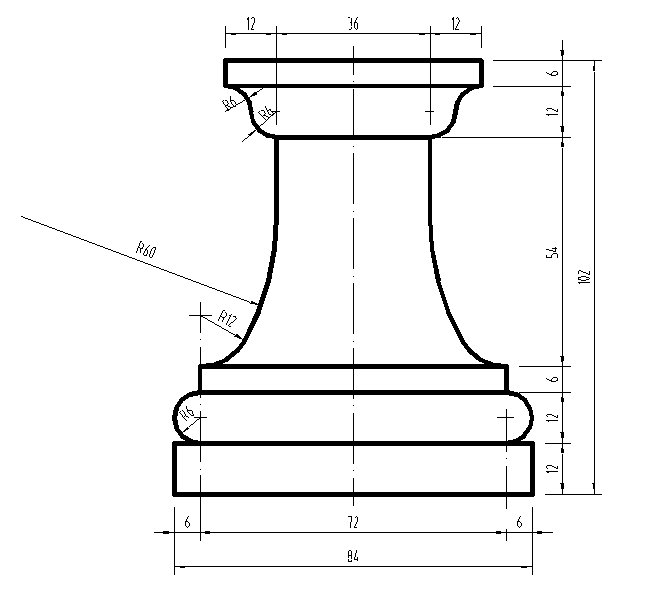

课堂拓展1：绘制柱子立面图
以“A3带图框.dwt”为样板，新建图形文件，并绘出如下柱子立面图。（第四周课堂作业）
A. 演练目的
1.掌握合理的绘图操作顺序；2.熟练基本的绘图和编辑命令；3.了解尺寸标注的基本用法。
B. 命令及工具
下面是需要用到的部分命令及工具。
命令：
| 命令简写 | 命令 | 含义 | 命令所在章节 |
| O | Offset | 偏移复制 | 4.2.2 |
| C | Circle | 画圆 | 2.2.6 |
| Tr | Trim | 修剪 | 4.2.4 |
| F | Fillet | 圆角 | 4.2.6 |
| Mi | mirror | 镜像复制 | 4.2.2 |
工具：
| 工具名称 | 操作和含义 | 工具所在章节 |
| 图层 | 变更当前图层；改变图形所属图层 | 3.2.2 |
| 对象捕捉 | 帮助光标捕捉图形的特征点 | 2.3.2 |
| 对象追踪 | 帮助光标吸附在追踪线上，并捕捉到追踪线与图线、追踪线与追踪线的交点。 | 2.3.2 |
| 标注工具栏 | 对图形进行尺寸标注 | 8.3 |
操作过程请观看演示。

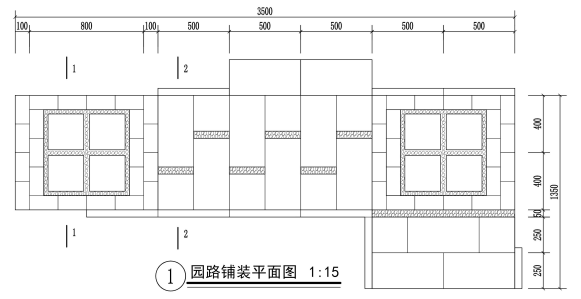

课堂拓展2：绘制园路铺装平面图
以“A3带图框.dwt”为样板，新建图形文件，并绘出如下园路铺装平面图。（第四周课堂作业）
课后作业：第二周课后作业
花池平面图、树池、汀步平面图、木平台平面图
