CAD施工图制图规范
园林施工图作为施工的依据，要求一定要严谨、清楚。在施工图绘制时应遵循一定规范，除了便于查阅，更要便于绘制施工图的各专业人员进行交叉绘图作业。因此，一般的设计单位都有各自相应的AutoCAD绘图规范。下面是以某设计院的AutoCAD绘图规范为基础，编制的本实训绘图要求。
下面是常用的天正园林施工图样板文件，请大家下载选用。
1）制图规范
工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2）图纸目录
图纸目录参照下列顺序编制：
园林（景观）专业：园林设计说明、总平面、总平面索引、总平面放线图、竖向设计、给排水总图、电气总图、植物配置图、硬质景观施工详图、给排水详图、电气详图、等
3）图纸深度
工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4）图纸字体
施工图的字体宜采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。同一图形文件内字型数目不要超过四种。以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx（汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。字型文件放置在附书光盘上。
汉字字型优先考虑采用hztxt.shx、hzst.shx和gbcbig.shx；西文优先考虑romans.shx和isocp.shx或simplext.shx。如下表所示：
表11-3 施工图文字设置参数
| 用途 | 字体 | 字高 | 宽高比 | |
| 图纸名称 | 中文 | St64f.shx | 10mm | 0.8 |
| 说明文字标题 | 中文 | St64f.shx | 5.0mm | 0.8 |
| 标注文字 | 中文 | Hztxt.shx | 3.5mm | 0.8 |
| 说明文字 | 中文 | Hztxt.shx | 3.5mm | 0.8 |
| 总说明 | 中文 | St64f.shx | 5.0mm | 0.8 |
| 标注尺寸 | 西文 | Isocp.shx | 3.0mm | 0.8 |
注：中西文比例设置为1：0.7，说明文字一般应位于图面右侧。字高为打印出图后的高度。
5）图纸版本及修改标记
（1）图纸版本
图纸修改等改用版本标志，停用原先采用用建修、结修、电、水、暖修等及其他编号标志。
A.施工图版本号
第一次出图版本号为0
第二次修改图版本号为1
第三次修改图版本号为2
B.方案图或报批图等非施工用图版本号
第一次图版本号为A
第二次图版本号为B
第三次图版本号为C
（2）图面修改标记
图纸修改可以版本号区分，每次修改必须在修改处做出标记，并注明版本号。简单或单一修改仍使用变更通知单。
6）图纸幅面
（1）图纸图幅采用A0、A1、A2、A3四种标准，以A1图纸为主。图框文件放在附书光盘中。
表11-4 图幅标准
| 图纸种类 | 图纸宽度（mm） | 图纸高度(mm) | 备注 |
| A0 | 1189 | 841 | |
| A1 | 841 | 594 | |
| A2 | 594 | 420 | |
| A3 | 420 | 297 | |
| A4 | 297 | 210 | 主要用于目录、变更、修改等 |
（2）特殊需要可采用按长边1/8模数加长尺寸(按房屋建筑制图统一标准)。
（3）一个专业所用的图纸，不宜多于两种幅面(目录及表格所用A4幅面除外)。
（4）图纸比例
常用图纸如下，同一张图纸中，不宜出现三种以上的比例。
表11-5 常用比例表
| 常用比例： | 1:1，1:2；1:5，1:10，1:20，1:50，1:100，1:200，1:500，1:1000 |
| 可用比例： | 1:3，1:15，1:25；1:30，1:150，1:250，1:300，1:1500 |
7）图层、颜色及线宽设定
（1）采用图层的目的是用于组织、管理和交换CAD图形的实体数据以及控制实体的屏幕显示和打印输出。图层具有颜色、线形、状态等属性。
（2）图层组织根据不同的用途、阶段、实体属性和使用对象可采取不同的方法，但应具有一定的逻辑性，便于操作。各类实体应放置在不同的图层上，如：轴线标注和细部尺寸应分层标注，标高等尺寸也应独立分层表示，填充应单独设置图层以特细线表示；上层植物与下层植物应分别设置图层表示等等。
（3）在采用CAD技术绘图时，尽量用色彩（COLOR）控制绘图笔的宽度，尽量少用多义线（PLINE）等有宽度的线，以加快图形的显示，缩小图形文件。
推荐使用下表的颜色线宽对应：
| 天正景观施工图规范中常用的线宽、颜色与用途 | ||||
| 图线 | 线宽 | 色号 | 颜色 | 用途 |
| 粗线 | 0.6 | 9 | 浅灰 | 墙、柱等建筑结构体剖面轮廓 |
| 6 | 洋红 | 用于图形提示性线条：剖面中的结构层、地平线、结构配筋等 | ||
| 中粗线 | 0.3 | 2 | 黄色 | 用于构件外轮廓线绘制、剖面中的面层 |
| 细线 | 0.2 | 4 | 青色 | 用于道路分隔线、墙地面装饰线、水面线、看线第一层 |
| 3 | 绿色 | 标注、折断线、 | ||
| 7 | 白色 | 文字标注 | ||
| 1 | 红色 | 道路中心线、轴线（点划线） | ||
| 特细线 | 0.15 | 8 | 深灰 | 图案填充、看线第二层、网格（线型DASH） |
| 5 | 蓝色 | 虚线（线型DASH） | ||

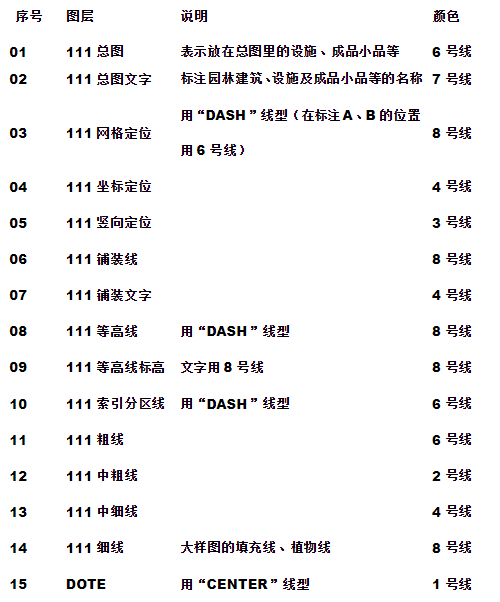

（4）常用图层、颜色说明
绘图过程中如有特殊情况，应在打印范围外单独标出，以便打印时设置线宽。
