以acadiso.dwt为样板新建图形，绘制下图所示A3图框，其中内框线为粗实线，标题栏外框为中实线，其余细实线。

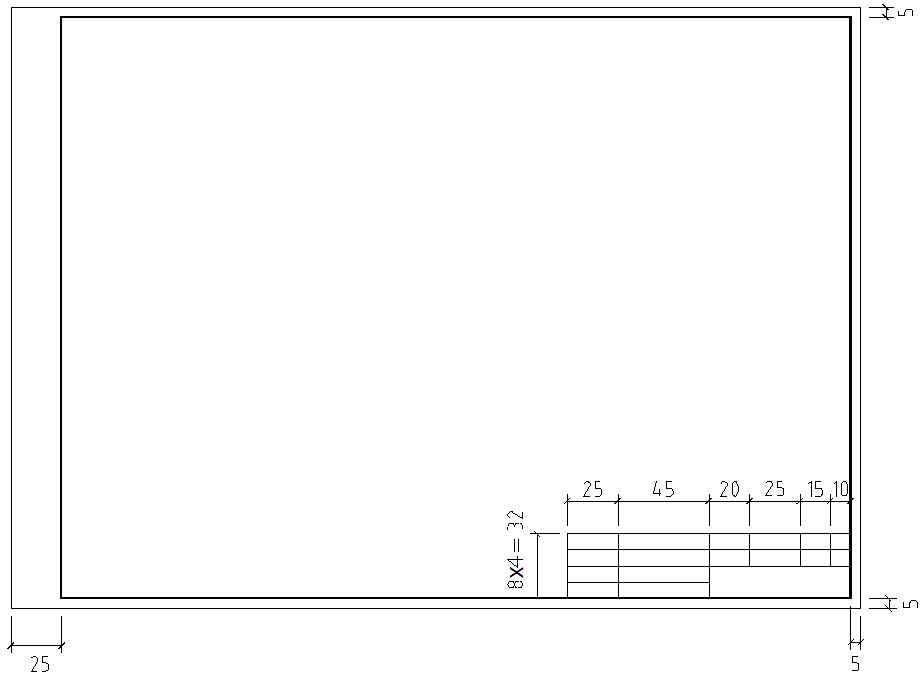

图 1-1 A3图框练习
A. 演练目的
1.了解绘图命令的执行方法；2.了解编辑命令的执行方法
B. 命令及工具
下面是需要用到的主要命令及工具。
命令：
| 命令简写 | 命令 | 含义 | 命令所在章节 |
| L | Line | 画直线段 | 2.2.1 |
| PL | Pline | 画多段线（如宽线） | 2.2.3 |
| PE | Pedit | 多段线编辑 | 4.2.8 |
| E | Erasc | 删除 | 1.4.3 |
| U | Undo | 取消上一个命令 | 1.4.2 |
| O | Offset | 偏移复制 | 4.2.2 |
| Tr | Trim | 修剪 | 4.2.4 |
工具：
| 工具名称 | 含义 | 工具所在章节 |
| 常用选择对象的方法 | 点选；窗口；窗交 | |
| 对象捕捉 | 帮助光标准确捕捉图形的特征点（如线的端点、中点等） |
C. 操作提示
（1）用line绘制420x297外框后，用offset偏移复制产生内框；
（2）用Trim修剪线头，用Pedit修改内框线宽为0.6；
（3）标题栏外框用pline绘制，线宽为0.3，用Line绘制分隔线，并修剪整齐。
操作过程请观看实例演练二的演示。
