任务2：制带图框的样板文件
以“acadiso.dwt”为样板，新建图形文件，并在其中完成下列工作：
1).按以下规定设置图层及线型：
| 图层名称 | 颜色（颜色号） | 线型 | 线宽 |
| 0 | 白色（7） | 实线CONTINUOUS | 0.60mm（粗实线用） |
| 01 | 红色（1） | 实线CONTINUOUS | 0.15mm(细实线，尺寸标注及文字用) |
| 02 | 青色（4） | 实线CONTINUOUS | 0.30mm（中实线用） |
| 03 | 绿色（3） | 点画线ISO04W100 | 0.15mm |
| 04 | 黄色（2） | 虚线ISO02W100 | 0.15mm |
2).按1：1的比例绘制A3图幅（横装420X297）一张，留装订边，画出图框线；

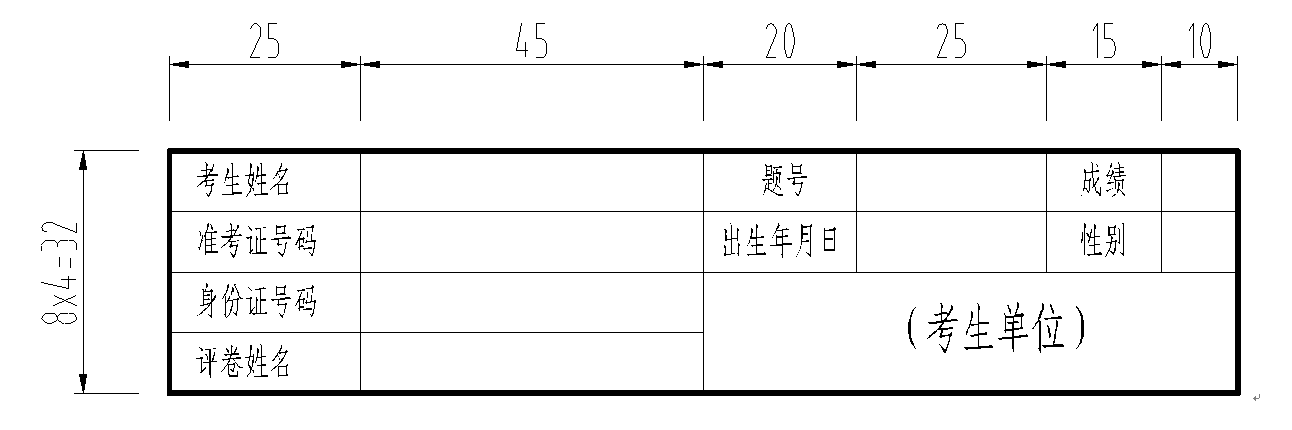

3).画出如下图所示的标题栏，不标注
尺寸和文字；

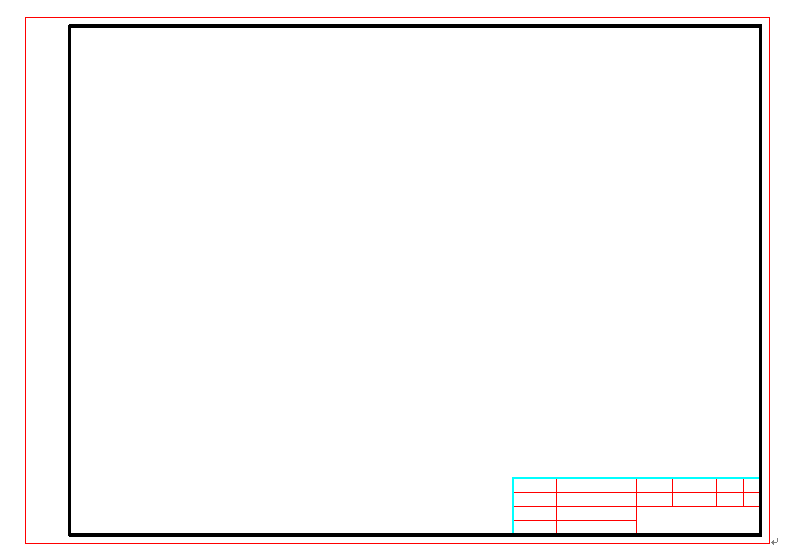

4).完成以上各项后，结果如下图所示。
5).将图形另存为样板文件，名为“学号姓名A3.dwt”。
注意样板文件后缀名为dwt
6.)以上述样板新建文件，观察图层和图框。
A. 演练目的
1.掌握图层的新建，修改颜色、线型、线宽操作；2.理解图层概念；3.掌握转换当前层操作；4.掌握将图形对象放到另一图层的操作；5.掌握样板文件创建和使用。
B. 命令及工具
下面是需要用到的命令及工具。
命令：
| 图标或简写 | 命令 | 含义 | 命令所在章节 |
| LA | Layer | 打开图层管理器 | 3.2.1 |
| LT | linetype | 打开线型管理器 | 3.2.3 |
| Rec | rectang | 绘制矩形 | 2.2.4 |
| S | stretch | 拉伸 | 4.2.4 |
工具：
| 工具名称 | 操作和含义 | 工具所在章节 |
| 图层 | 新建图层；改变图层的名称、颜色、线型和线宽；变更当前图层；改变图形所属图层 | 3.2 |
| 特性工具 | 特性匹配、特性复制 | 3.5.2 |
操作过程请观看演示。
