任务3：绘制剖面图和大样图
-
1 教学内容
-
2 教案7
上一节
下一节
绘建筑剖面图和大样图
在完成建筑平、立面的基础上，抄绘如下建筑剖面图和大样图，并标注尺寸和文字。
A. 演练目的
1.掌握建筑剖面图的绘图步骤；2. 掌握平立剖面图的投影关系；3.掌握建筑剖面大样图的绘图步骤；4. 掌握大样图与总平面之间的比例转换关系；5. 熟练绘图编辑命令。
B. 建筑剖面图的用线规则
线类型 | 适用对象 |
| 粗实线 | 剖切到建筑的墙体、柱子、梁、板等结构的轮廓线；图名下划线 |
| 中实线 | 未剖切到的墙体、柱子、梁的投影；门窗洞外轮廓；台阶、楼梯投影； |
| 细实线 | 剖切到的门窗；门窗的分格线；大样图中剖切到的装饰层；文字、标注等 |
C. 命令及工具
下面是需要用到的部分主要命令及工具。
命令：
| 命令简化 | 命令 | 操作和含义 | 命令所在章节 |
| Dt | text | 单行文字 | 5.4.1 |
| 双击文字 | ddedit | 修改文字 | 5.4.3 |
| Sc | scale | 缩放图形对象 | 4.2.4 |
| Pe | pedit | 多段线编辑 | 4.2.8 |
| H | hatch | 图案填充 | 6.2 |
| 双击图案 | hatchedit | 图案编辑 | 6.5 |
工具：
| 工具名称 | 操作和含义 | 工具所在章节 |
| 对象追踪 | 帮助光标吸附在追踪线上，并捕捉到追踪线与图线、追踪线与追踪线的交点。 | 2.3.2 |
| 对象捕捉 | 帮助光标捕捉图形的特征点 | 2.3.2 |
| 图层 | 变更当前图层；改变图形所属图层 | 3.2 |

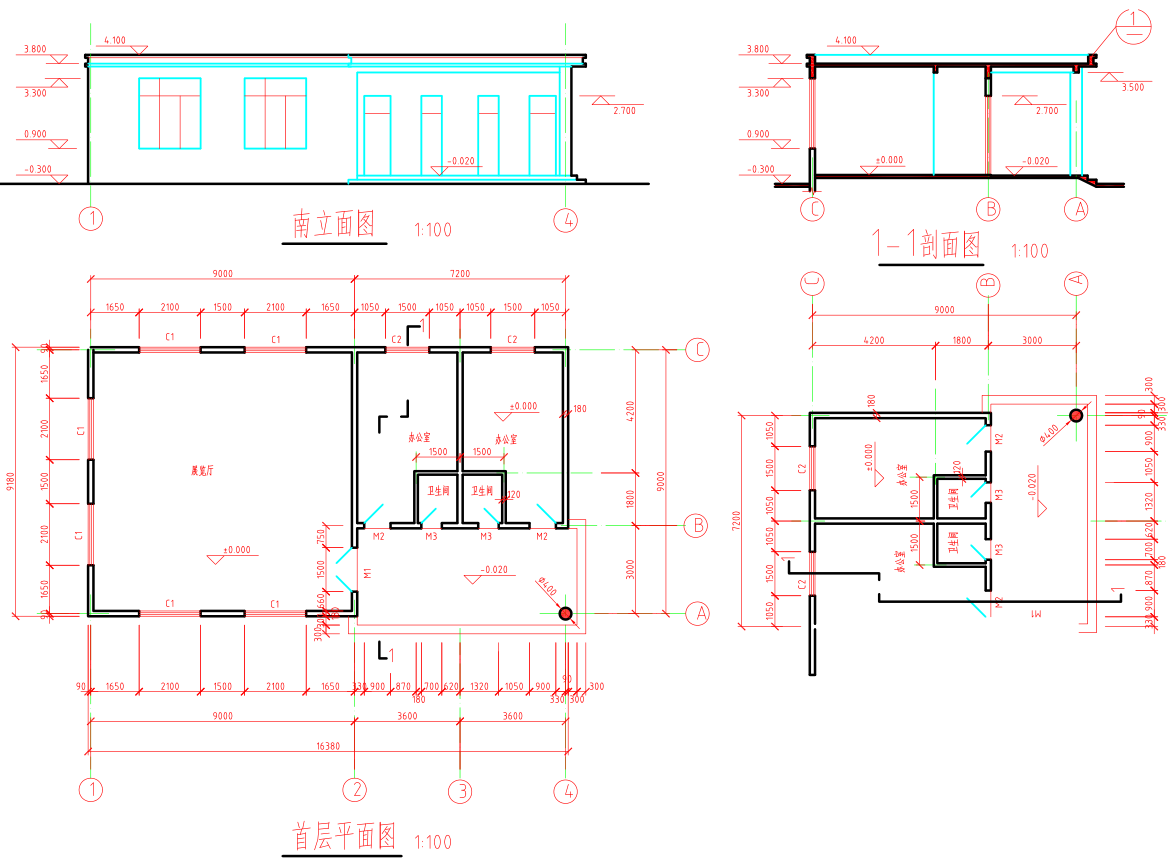

提示：绘图过程中需要利用平面图、立面图投影绘图，如下图所示。
绘制建筑剖面图教学视频
绘制建筑大样图教学视频
