任务1：绘平面图

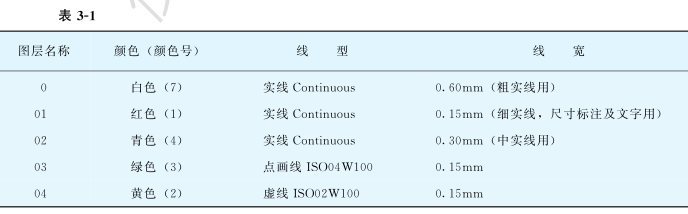

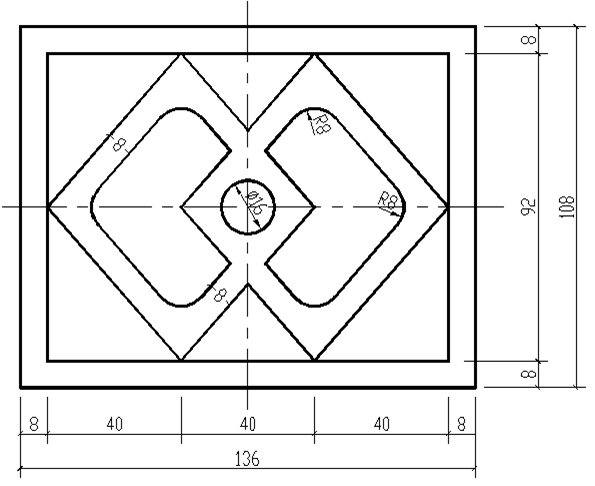

以acadiso.dwt为样板新建图形，抄绘如下窗花平面图，按下表设置图层，并标注尺寸。
A. 演练目的
1.掌握平面几何图的绘制方法；2.理解1:1绘图原则；3.掌握基本的绘图命令。
B. 命令及工具
下面是需要用到的命令及工具。
命令：
| 命令简写 | 命令 | 含义 | 命令所在章节 |
| L | Line | 直线 | 2.2.1 |
| C | Circle | 画圆 | 2.2.6 |
| E | Erasc | 删除 | 1.4.3 |
| U | Undo | 取消 | 1.4.2 |
| O | Offset | 偏移复制 | 4.2.2 |
| Tr | Trim | 修剪 | 4.2.4 |
| Mi | Mirror | 镜像复制 | 4.2.2 |
| F | Fillet | 圆角 | 4.2.6 |
工具：
| 工具名称 | 操作和含义 | 工具所在章节 |
| 图层 | 新建图层；改变图层的名称、颜色、线型和线宽；变更当前图层；改变图形所属图层 | 3.2 |
| 对象捕捉 | 帮助光标准确捕捉图形的特征点（如线的端点、中点等） | 2.3.2 |
| 极轴工具 | 控制光标沿极轴对齐角度进行捕捉。 | 2.3.3 |
| 标注工具栏 | 对图形进行尺寸标注 | 8.3 |
标注工具栏相应工具的含义：
操作过程请观看演示。
请做绘图作业2
P42实训题2-1；P43实训题2-2；P58实训题3-3。（共3题）
实训题2-1操作视频图如下：
实训题2-2操作视频图如下：
实训题3-3（1）操作视频图如下：
实训题3-3（3）操作视频图如下：
