任务1:绘制建筑平面图
  • 1 教学内容

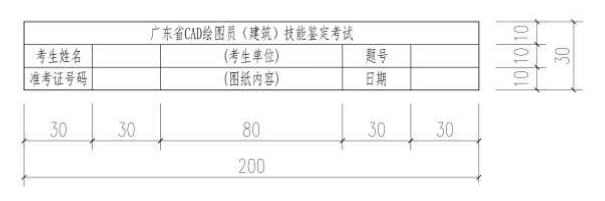

  • 2 考试图形样板
  • 3 教案5

绘建筑平面图

以“样板图.dwt”为样板新建图形文件,抄绘如下建筑平面图。

A.     演练目的

1.掌握建筑平面图的合理绘图顺序;2.了解建筑图的主要组成部分;3.掌握墙体的绘制方法;4.掌握文字和表格的绘制和编辑方法;5. 熟练基本的绘图和编辑命令。

B.      建筑平面图的用线规则

  线类型   适用对象
  粗实线   室内1.2M标高平面剖切到建筑的墙体、柱子、梁等结构的轮廓线;剖切符号;图名下划线;
  中实线   门
  细实线   台阶、楼梯投影;剖切到的窗线;文字、标注等

C.      命令及工具

下面是需要用到的部分主要命令及工具。

命令:

  命令简化   命令   操作和含义   命令所在章节
  格式→多线样式   mlstyle   多线设置   2.4.4
  ML   Mline   画多线(用于画墙线)   2.4.4
  双击多线   mledit   多线编辑   4.2.9
  Dt   text   单行文字   5.4.1
  T   mtext   多行文字   5.4.2
  格式→文字样式(ST  style  文字样式设置  5.3
  O   Offset   偏移复制   4.2.2
  Br   Break   打断   4.2.5
  Tr   Trim   修剪

4.2.4


  Table   绘制表格   5.5.1
  双击表格
  表格编辑

5.5.2

工具:

  工具名称   操作和含义   工具所在章节
  标注样式设置   制作建筑的国标标注样式   8.4
  标注工具栏   标注尺寸   8.3
  对象追踪   帮助光标吸附在追踪线上,并捕捉到追踪线与图线、追踪线与追踪线的交点。   2.3.2
  对象捕捉   帮助光标捕捉图形的特征点   2.3.2
  图层   变更当前图层;改变图形所属图层   3.2

D.      步骤与提示

建筑平面绘图先后步骤如下:轴线→轴网→轴网标注→窗→门→尺寸标注→文字标注→图面整理→检查完成。




FAQ:

1、绘制带柱网的建筑平面图有哪些不同?

答:轴网绘制完成后,先绘制柱子,复制出柱网,然后绘制墙体,再拉伸墙体端点适配柱子。

2、绘制墙体时,轴线对齐外墙外皮,应该怎么画?

答:ML绘制多线时,对正(J)选项中,选择上。先绘制外墙,顺时针方向绘制。

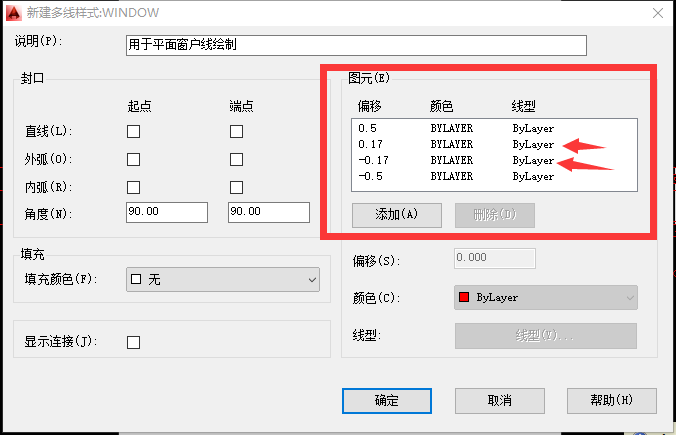

3、窗户四条实线怎么设置多线样式?

答:多线样式设置中,新建窗户多线样式,设置4条线,位置如下图:

4.多线怎么画圆弧窗?

答:多线无法画出圆弧窗。只能用圆弧偏移绘制出圆弧窗。

5.如何取消标注关联?

用命令DIMDISASSOCIATE(命令别名DDA)来解除尺寸的关联性。

下面是轴网和楼梯绘制要点的操作视频讲解:
